隧道三维地质预报系统

应用领域

专利技术,新一代地质预报系统

随着隧道工程的广泛应用,给隧道安全生产带来了严重挑战和潜在隐患,对隧道开挖工作面前方的工程地质与水文地质条件及不良地质体的工程性质、位置、产状、规模等进行调查显得尤为重要,查明断层破碎带、大型溶洞、采空区、暗河、松散堆积体、石油、天然气等有害气体富集、高地应力区等复杂的地质条件,并进行分析判释及预报,诞生了隧道超前地质预报技术,从而提高风险管理能力,增加施工安全以及科学规划施工安全应急策略,确保隧道工程施工安全。


产品应用

产品特点

性能特点

        TSP360Pro是俄罗斯GEOTECH公司与俄罗斯乌拉尔国立地质大学(创立于1914年)合作研发的新一代地质预报系统,也是世界上技术领先、先进的地质预报系统。处理软件中实施的独特方法由世界知名的地质学教授--弗拉基米尔·彼谢斯基先生创造并获得国际专利。
        处理软件采用的主要理念、方法和原理诞生于1972年,由乌拉尔国立地质大学地理信息系主任、矿物学和地质学博士、教授——弗拉基米尔·彼谢斯基先生不断提高,预测方法受2项国际专利保护,并成功应用于隧道和煤矿灾难预报。
使用TSP360可预测隧道施工中的地质灾害,从而提高施工过程中的工作效率!
技术特点:

美国专利技术
 TSP-360Pro是获得两项美国专利的地质预报系统
 US005796678A:可确定地下流体(油、气、富水区)位置的方法
 US6498989B1:可预报地下流体(油、气、富水区)动态参数的方法
 成果图:富水区位置、杨氏模量、泊松比、地震波速、溶洞位置、围岩应力
 状态分布
 激震方式:锤击、炸药、震动
 测量模式:主动模式、被动模式
 传感器布置:掌子面布置、边墙布置
 预报范围:掌子面前方大于200米(三维)
 预报准确率80%以上
 三分量速度传感器
 防水、防尘、防震


◆隧道三维空间探测

◆Vp和Vs、Vp/Vs、泊松比、杨氏模量E、围岩压力P

◆断层带及空洞

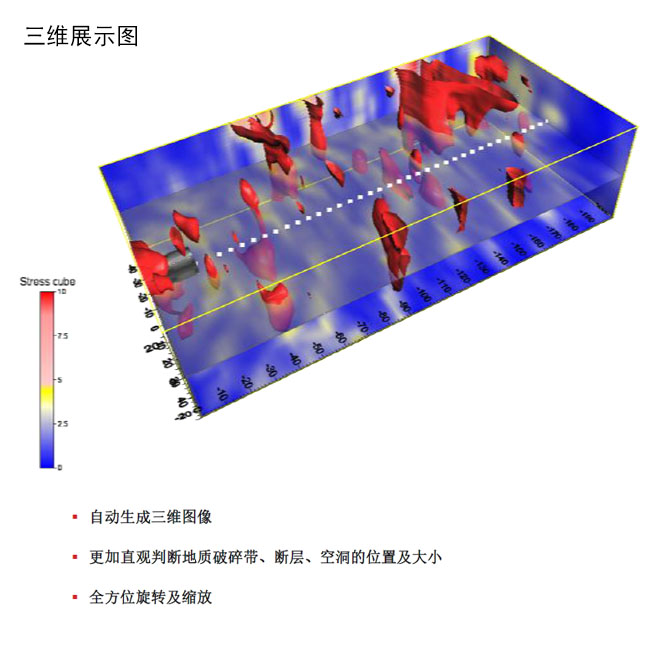

◆三维数据体、任意切片

◆含水区


◆预测范围:掌子面前方,锤击方式200m、炸药方式200米以上、径向50m以上

◆高应力区

◆三分量速度传感器

◆岩体力学物性参数

◆安装方便,无需套管


系统硬件(控制单元)
最大通道数72
动态范围>144dB
频率范围12,5 to 1652Hz
A/D转换32
操作系统LINUX
内存4048MB
显示器12.1" TFT LCD 1024?768
USB闪存USB 2.0
以太网10/100 Mb/s
电池工作时间>4h
尺寸340·295·152mm
重量8,5  kg
工作温度- 30 to +60°С
( IEC 60529/运输及贮存)  防护等级IP66/IP67




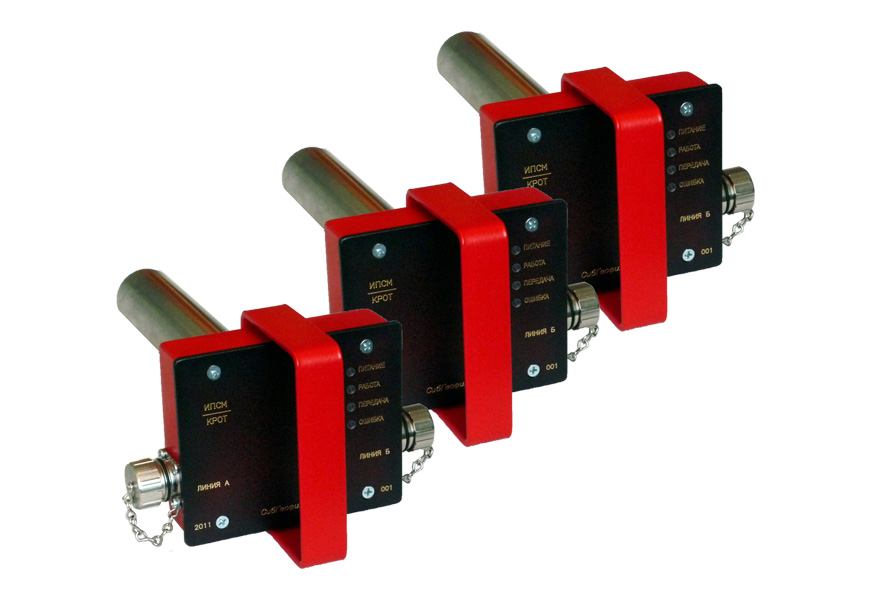

系统硬件(传感器)
传感器类型三分量
P波及S波检波器GMT-12 V 、 GMT-12 H
增益0,  6, 12, 18, 24, 30,  36dB
频率范围12,5 to 1652Hz
动态范围> 130dB
采样率250,  500, 1000, 2000, 4000Hz
DC工作电压12V
功耗<0,45W
防护等级IP 66
尺寸120*160*385 mm



系统硬件(附件)
 同步
 SMT/FDU3 触发传感器 三轴数字式
 SGD-SHC锤击触发电缆 50m
 激震锤重量 1,9kg
 SGD-SHC锤击延时250μS
 触发电流灵敏度 10A/μS
 SGD-SSC爆炸同步电缆 50m
 SGD-SSC爆炸延时10μS



系统硬件(规格)
 1. 控制单元包含: pcs/数量
 1.1 带内置电池的控制单元  1
 1.2 12A*h外部电池(选配) 1
 1.3 电池充电器(选配) 1
 2. 同步系统:
 2.1 SGD-SHC锤开关同步系统 1(1)*
 2.2 SGD-SCC冲击同步系统 1
 2.3 激震锤 1
 3. 接收单元,带8根1.5米嵌入式线缆)  8(1)*
 4. 连接线1根15米  1(1)*
 5. 运输箱(#1550 Peli):
 5.1 装控制单元的 1
 5.2 装8个接收单元的  1
 5.3 装配件的 1

* 配件数量

系统软件




点此查看TSP-360Pro隧道三维超前预报系统案例...
